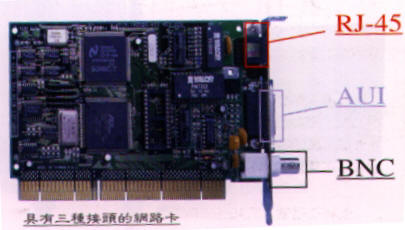

「三合一」網路卡

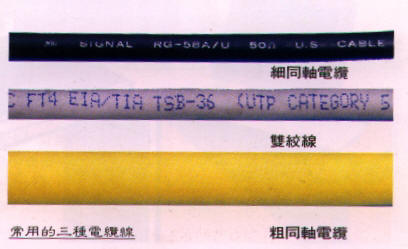

由於它包含了三種不同的接頭、不同接頭與其相對應的線材。
三種接頭、線材及佈線方式的對應關係。
|
接頭種類 |
線材種類 |
佈線方式及架構 |
傳輸速率 |
|
AUI |
AUI纜線＋粗同軸電纜線（RG-11） |
10Base5 |
10Mbps |
|
BNC |
RG-58A/U(細同軸電纜線) |
10Base2 |
10Mbps |
|
RJ-45 |
UTP(無遮蔽式雙絞線) |
10/100BaseT |
10/100Mbps |
目前10Base5及10Base2的網路架構已經極少人在使用，而以「雙絞線」所連接的
10/100BaseT架構為當前之主流，所以以下我們將直接為大家介紹10/100BaseT。
如何自行製作網路線(10/100通用的網路線『雙絞線』製作方法)
網路線 (雙絞線)
線兩兩成雙絞在一起，這也就是『雙絞線』(Twisted Pair)的命名原因。
|
|
第一對：白藍 / 白 |
|
第二對：白橙 /白 |
|
| 第三對：白綠 / 白 | |
|
第四對：白棕 /白 |
EIA/TIA—568A 白綠
綠 白橙
藍 白藍
橙 白棕
棕
EIA/TIA—568B 白橙
橙 白綠
藍 白藍
綠 白棕
棕
8pin 的 RJ-45 接頭(水晶頭)
圖 1 線材與所連接網路設備接觸的圖。
圖 2 將該部分用鉗子壓入固定線材的位置。
圖 3 網路線由該地方插入接頭。
製作網路線工具 RJ-45壓線鉗
CROSS 線(對接線)
兩部電腦連線不用HUB時，對接兩個網路設備(兩片網路卡)
此時，請將其中一頭的 白橙
橙 白綠
藍 白藍
綠 白棕
棕
壓好，而另外一頭改成 白綠
綠 白橙 藍 白藍
橙 白棕
棕
至於詳細壓網路線的做法請至下列網址，該站有詳細的圖文介紹
http://totoro.cs.nthu.edu.tw/~ipv6/net_line_howto/
http://sunchaoyi.xxking.com/
